Výměna vypínače a zásuvky: co zvládnete sami

Elektřina je jediná oblast domácích oprav, kde chyba nemá druhou šanci. Zároveň je to oblast, kde se nejčastěji improvizuje, protože zásuvka vypadá jednoduše.

Vyplatí se proto oddělit dvě věci. Co si může kdokoliv udělat sám, a kde začíná práce, kterou má dělat odborník s kvalifikací.

Tenhle text ukazuje obojí. Popisuje, jak instalace v bytě funguje, jak se bezpečně vypíná napětí a podle čeho poznat, že je čas přestat a zavolat elektrikáře.

Co si můžete udělat sám a co ne

Bez omezení lze vyměnit žárovku, vyčistit rámeček, vyměnit poškozený krycí rámeček a zapojit spotřebič do zásuvky. Jsou to úkony, které nezasahují do pevné instalace.

Zásah do zapojení, tedy odpojování vodičů, výměna přístroje nebo připojení nového vývodu, je práce na elektrickém zařízení. Tu má provádět osoba s odpovídající kvalifikací.

Hranice není formalita. Špatně dotažený vodič se neprojeví hned, ale po měsících se začne zahřívat a je to jedna z nejčastějších příčin požárů v domácnostech.

Jak je byt zapojený

Od hlavního přívodu vede elektřina do bytového rozvaděče, kde je hlavní jistič, obvykle proudový chránič a jednotlivé jističe pro jednotlivé okruhy. Každý okruh napájí část bytu.

Světelné a zásuvkové okruhy jsou oddělené a jsou jištěné jinou hodnotou. Proto při výpadku jednoho jističe zhasne světlo, ale zásuvky fungují dál.

Silné spotřebiče mívají vlastní okruh. Typicky varná deska, trouba, bojler a někdy pračka.

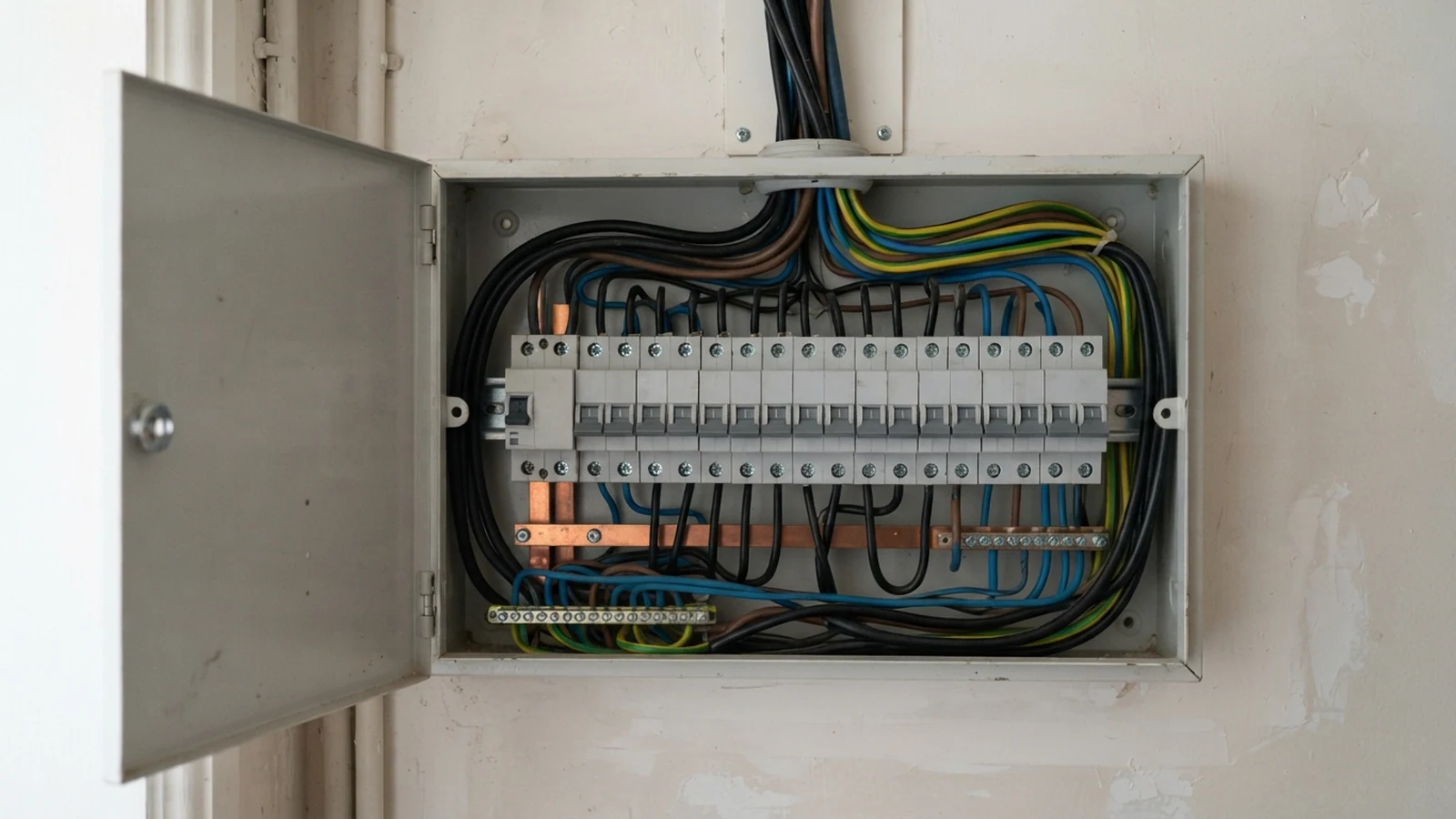

Rozvaděč a jeho popis

V dobře udělaném rozvaděči má každý jistič popisek, který říká, co napájí. Pokud popis chybí, vyplatí se ho vytvořit a nalepit dovnitř dvířek.

Zjišťuje se to jednoduše. Vypne se jeden jistič a projde se byt se zapnutým světlem nebo s nabíječkou zapojenou postupně do zásuvek.

Hodinu strávenou popisem rozvaděče oceníte při každé další práci i při poruše. Bez popisu se hledá metodou pokusu, což je zdlouhavé a při havárii nepříjemné.

Prvek v rozvaděči	Co dělá	Co znamená, když vypadne
Hlavní jistič	omezuje celkový odběr bytu	běželo příliš mnoho spotřebičů najednou
Proudový chránič	chrání člověka při úniku proudu	vlhkost, poškozený spotřebič nebo dotyk
Jistič světelného okruhu	jistí vedení ke svítidlům	často zkrat v poškozené objímce nebo svítidle
Jistič zásuvkového okruhu	jistí vedení k zásuvkám	přetížení okruhu nebo vadný spotřebič
Samostatný jistič spotřebiče	jistí varnou desku, troubu nebo bojler	závada přímo v tomto spotřebiči
Přepěťová ochrana	omezuje následky přepětí	zafungovala a je potřeba ji zkontrolovat

Vypnout jistič, ne vypínač

Vypínač na stěně přerušuje pouze fázový vodič ke svítidlu. V instalační krabici a v přívodu zůstává napětí i po jeho vypnutí.

Před jakoukoliv prací se proto vypíná příslušný jistič v rozvaděči. U nejasností se vypíná hlavní jistič a pracuje se při svítilně.

Vypnutý jistič se zajišťuje proti nechtěnému zapnutí. V bytě stačí lepicí páska a cedulka, v domě s víc lidmi je to nutnost.

Ověření nepřítomnosti napětí

Vypnutý jistič sám o sobě není důkaz. Ověřuje se přímo na místě, kde se bude pracovat.

Zkoušečka ve tvaru šroubováku je orientační pomůcka, která může selhat například při špatném kontaktu s tělem. Spolehlivější je bezdotyková zkoušečka nebo dvoupólový zkoušeč.

Zkoušečka se před použitím i po něm vyzkouší na známém živém místě. Nefunkční zkoušečka totiž ukáže totéž co bezpečný stav.

Barvy vodičů a proč se na ně nedá spoléhat

V dnešní instalaci je zelenožlutý vodič ochranný, modrý střední a hnědý nebo černý fázový. Značení je závazné a usnadňuje orientaci.

Ve starších instalacích se ale používaly jiné barvy a při dřívějších opravách bývaly zaměněny. Setkat se dá i s tím, že modrý vodič je pod napětím.

Proto se barvy berou jako vodítko, ne jako důkaz. Rozhoduje vždy měření, ne barva izolace.

Hliníkové vodiče ve starých domech

V panelových domech z minulého století bývají rozvody z hliníku. Hliník je měkký, teče pod tlakem a spoje se na něm postupně uvolňují.

Uvolněný spoj se zahřívá a je nejčastější příčinou vyhořelé zásuvky. Právě proto se u hliníkových rozvodů nedoporučuje improvizovat.

Hliník se také nespojuje přímo s mědí, protože v místě styku vzniká koroze. Řeší se to speciálními svorkami, ne zkroucením vodičů.

Jak vypadá výměna vypínače

Po vypnutí jističe a ověření nepřítomnosti napětí se sundá krycí rámeček a povolí se šrouby držící přístroj v krabici. Přístroj se vytáhne i s vodiči.

Zapojení se před odpojením vyfotí. Fotka je jediná spolehlivá pojistka proti tomu, že si člověk po půl hodině nebude jistý, co kam patřilo.

Nový přístroj se zapojí stejně, vodiče se dotáhnou a přístroj se usadí do krabice rovně. Křivě usazený přístroj se pozná až po nasazení rámečku a rovná se znovu.

Rozdíl mezi vypínačem a přepínačem

Běžný vypínač ovládá světlo z jednoho místa. Schodišťový přepínač ovládá jedno světlo ze dvou míst a má jiné zapojení.

Zaměnit je nelze, i když vypadají skoro stejně. Označení bývá na zadní straně přístroje.

Křížový přepínač se používá tam, kde se světlo ovládá ze tří a více míst. Jeho zapojení je opět odlišné.

Zásuvka a její ochranný kolík

Zásuvka má tři vývody, tedy fázový, střední a ochranný. Ochranný kolík je ten, který v případě poruchy odvede proud a zajistí vypnutí jističe.

Zásuvky bez ochranného vodiče se v bytech ještě vyskytují a jsou to zbytky velmi starých instalací. Připojení dnešních spotřebičů do nich není bezpečné.

Zvláštní pravidla platí v koupelně, kde se rozlišují zóny podle vzdálenosti od vany a sprchy. V nejbližších zónách zásuvky vůbec být nesmějí.

Proč vypadává jistič

Nejčastější příčinou je přetížení okruhu, tedy součet příkonů spotřebičů nad hodnotu jističe. Typicky se to stane při současném běhu rychlovarné konvice, mikrovlnky a fritézy na jednom okruhu.

Druhou příčinou je zkrat, obvykle v poškozeném přívodním kabelu spotřebiče nebo v prasklé objímce svítidla. Zkrat vypne jistič okamžitě.

Hledá se odpojením všech spotřebičů na okruhu a jejich postupným připojováním. Ten, u kterého jistič vypadne, je viník.

Když vypadává proudový chránič

Chránič reaguje na únik proudu, tedy na situaci, kdy se část proudu nevrací zpět. To nastane při poruše izolace i při dotyku člověka.

Časté příčiny jsou vlhkost ve venkovní zásuvce, zatékající voda do svítidla a stárnoucí spotřebiče s topným tělesem, například pračka nebo bojler.

Chránič, který vypadává, se nesmí obcházet ani zajišťovat proti vypnutí. Je to prvek, který chrání život, a jeho vypnutí má vždy příčinu.

Přetížení a co se na okruhu sčítá

Rozhodující není počet zásuvek, ale součet příkonů zapojených spotřebičů. Rozdvojka nezvyšuje kapacitu okruhu, jen počet míst pro zapojení.

Nejvíc odebírají spotřebiče s topným tělesem, tedy konvice, fritéza, přímotop, vysoušeč vlasů a žehlička. Elektronika naopak odebírá řádově méně.

Praktické pravidlo zní nespouštět dva silné topné spotřebiče na jednom okruhu zároveň. Právě to je nejčastější důvod vypadlého jističe v kuchyni.

Prodlužovačky a rozdvojky

Dočasné použití. Prodlužovačka je určena pro dočasné zapojení, ne jako náhrada chybějící zásuvky na roky.
Nesmí být svinutá. Svinutý buben se při zatížení zahřívá, protože se teplo nemá kudy odvést. Při větším odběru se rozvíjí celá délka.
Nezakrývat nábytkem a kobercem. Zakrytá prodlužovačka se přehřívá a poškození izolace není vidět.
Neřetězit za sebe. Několik prodlužovaček v řadě zvyšuje odpor a počet spojů, kde může vzniknout teplo.
Silné spotřebiče přímo do zásuvky. Přímotop, fritéza a konvice patří do pevné zásuvky, ne do rozdvojky.
Venku jen na to určené. Do vlhkého prostředí patří prodlužovačka s odpovídajícím krytím a zásuvka chráněná chráničem.

Varovné signály, které se nesmí přehlédnout

Teplá zásuvka nebo vypínač znamená uvolněný spoj nebo přetížení. Okruh se vypne a nechá zkontrolovat.

Zápach spáleného plastu, zčernalé okraje zásuvky a praskání při zapojování jsou důvody k okamžitému vypnutí jističe. Čekat na to, až se to opakuje, je nebezpečné.

Blikající světla při zapnutí velkého spotřebiče ukazují na slabý spoj nebo na hraniční dimenzování. I to patří odborníkovi.

Stará instalace a kdy se vyplatí výměna

Instalace bez ochranného vodiče, s hliníkovými rozvody a bez proudového chrániče už neodpovídá dnešním nárokům. Počet spotřebičů v domácnosti je dnes několikanásobný.

Výměna se plánuje zároveň s jinou rekonstrukcí, protože znamená sekání drážek a následné opravy stěn. Ty se pak řeší tmelením a novým nátěrem, jak popisuje postup přípravy a malování stěn.

Částečná výměna má smysl tam, kde se dá oddělit ucelená část, například kuchyně. Míchání staré a nové instalace ale vždy patří do rukou odborníka.

Revize a proč není jen papír

Revizní zpráva potvrzuje, že instalace odpovídá požadavkům. Vyžaduje se u nové instalace, po větší rekonstrukci a pravidelně podle typu objektu.

Praktický význam se ukáže při pojistné události. Bez revize se pojišťovna může ptát, v jakém stavu instalace byla, a důkazní situace je pak slabá.

Revizní technik zároveň odhalí vady, které nejsou vidět. Typicky chybějící ochranný vodič nebo nesprávně jištěný okruh.

Světlo na stropě a výměna svítidla

Výměna svítidla vypadá jako triviální práce, ale patří do zapojení. Po vypnutí jističe se ověří nepřítomnost napětí a zapojení se vyfotí.

Ve starých instalacích u stropu často chybí ochranný vodič. Kovové svítidlo se v takovém případě nesmí připojit bez odborného posouzení.

Váha svítidla se řeší stejně jako u jiných zavěšených předmětů. Stropní hák nebo hmoždinka musí odpovídat materiálu stropu, jak popisuje návod na rozpoznání materiálu a volbu hmoždinky.

Chytré vypínače a co obnášejí

Chytrý vypínač bývá potřeba napájet trvale, což znamená mít v krabici i střední vodič. Ve starších instalacích u vypínače často není.

Před nákupem se proto zjišťuje, co je v krabici k dispozici. Bez toho se snadno koupí přístroj, který nelze zapojit.

Alternativou jsou chytré zásuvky a moduly do svítidla, které tenhle problém obcházejí. U nich stačí běžné zapojení.

Bezpečnostní zásady při jakékoliv práci

Pracuje se za světla nebo s vlastní svítilnou, nikdy poslepu. Vypnutý jistič znamená i zhasnuté světlo v místnosti.

Nepracuje se sám v bytě, když jde o zásah do rozvaděče. Přítomnost druhého člověka je bezpečnostní opatření, ne pohodlí.

Práce se nikdy neurychluje. Elektřina je oblast, kde je odložení práce na zítra vždycky lepší než improvizace večer.

Kdy jednoznačně volat elektrikáře

Vždy při zásahu do zapojení, pokud nemáte odpovídající kvalifikaci. To je základní pravidlo, které nemá výjimku.

Dále při jakémkoliv varovném signálu, tedy při zápachu spáleniny, zahřívání, jiskření nebo opakovaném vypadávání chrániče. Tam nejde o pohodlí, ale o riziko požáru a úrazu.

Odborník je nutný také u starých hliníkových rozvodů, u instalací bez ochranného vodiče a v koupelně. Hranice je jednoduchá: když si nejste jistí, co je za tím, práce nezačíná.

Co se skrývá v instalační krabici

Za vypínačem a zásuvkou je instalační krabice, ve které se sbíhají vodiče. Bývá v ní víc spojů, než odpovídá jednomu přístroji, protože se přes ni propojují další vývody.

Právě proto se před odpojením fotí celý obsah krabice, ne jen svorky přístroje. Bez fotky se zpětné zapojení stává hádankou.

Spoje se dnes dělají svorkami, ne kroucením. Kroucený spoj se časem uvolní a je to typický nález ve starých instalacích.

Kudy vede elektřina ve stěně

Vedení se ukládá ve svislých pásech nad zásuvkami a vypínači a ve vodorovných pásech pod stropem a nad podlahou. V těchto zónách se nemá vrtat.

Ve starších domech ale bývá vedení uloženo šikmo nebo nejkratší cestou, protože se stavělo podle jiných zvyklostí. Spoléhat na pravidlo tam nejde.

Před vrtáním v blízkosti zásuvky se proto používá detektor a vrtá se opatrně. Provrtaný vodič znamená v lepším případě vypnutý jistič, v horším úraz.

Zásuvky v kuchyni a jejich rozmístění

Kuchyň je místnost s největší koncentrací silných spotřebičů. Jediný zásuvkový okruh nad linkou proto při současném provozu konvice a fritézy nestačí.

Při rekonstrukci se počítá s rozdělením do víc okruhů a se samostatnými vývody pro troubu a varnou desku. Dodatečné přidání okruhu znamená sekání drážek.

Zásuvka nad linkou se umísťuje mimo prostor přímo za sporákem a mimo dosah stříkající vody u dřezu. Jsou to místa, kde se izolace nejrychleji poškodí.

Elektřina venku a na zahradě

Venkovní zásuvky musí mít odpovídající krytí proti vodě a musí být jištěné proudovým chráničem. Krytí se pozná podle víčka a těsnění, ne podle toho, že je zásuvka pod střechou.

Prodlužovačka tažená oknem na terasu je typická improvizace. Zavřené okno poškodí izolaci v místě sevření a poškození není vidět.

V zimě přibývá riziko vlhkosti a námrazy. Venkovní zásuvky, které se přes zimu nepoužívají, je rozumné odpojit.

Světelné zdroje a jejich vliv na instalaci

Přechod na úsporné zdroje snížil odběr světelných okruhů natolik, že jsou dnes prakticky nezatížené. To je jeden z mála případů, kdy stará instalace slouží lépe než dřív.

Objevují se ale jiné jevy, například slabé svícení zhasnutého zdroje. Bývá to důsledek zapojení vypínače do středního vodiče místo do fázového, což je vada, kterou má opravit odborník.

Stmívatelné zdroje potřebují stmívač určený pro daný typ. Kombinace nevhodného stmívače a zdroje způsobuje blikání a zkracuje životnost.

Co dělat při výpadku proudu

Nejdřív se zjistí, jestli je bez proudu celý byt, nebo jen část. Podle toho se hledá v rozvaděči hlavní jistič, chránič nebo jednotlivý jistič.

Vypadlý jistič se zapíná až po odpojení spotřebičů na okruhu. Opakované zapínání do trvající závady je nebezpečné.

Pokud je rozvaděč v pořádku a proud přesto chybí, jde o poruchu v dodávce. Řeší se nahlášením poruchy distributorovi, ne zásahem v bytě.

Elektřina v nájmu

Zásahy do pevné instalace v nájemním bytě dělá pronajímatel. Nájemce řeší běžnou údržbu a to, co si sám přinesl.

Závady jako jiskřící zásuvka nebo chybějící ochranný vodič je potřeba hlásit písemně. Je to současně ochrana nájemce, protože se tím dokládá, že o vadě věděl a upozornil na ni.

Svévolná výměna přístrojů se nedoporučuje ani tehdy, když to nájemce technicky umí. Bez souhlasu pronajímatele jde o zásah do jeho majetku.

Kontrolní seznam

Vím, který jistič napájí místo, kde chci pracovat.
Rozvaděč mám popsaný.
Vypínám jistič, ne vypínač na stěně.
Vypnutý jistič mám zajištěný proti zapnutí.
Nepřítomnost napětí ověřuji přímo na místě práce.
Zkoušečku zkouším před použitím i po něm.
Barvy vodičů beru jen jako vodítko.
Vím, jestli mám měděné, nebo hliníkové rozvody.
Zapojení jsem si před rozebráním vyfotil.
Silné spotřebiče nezapojuji do rozdvojky.
Prodlužovačky nemám svinuté ani zakryté.
Teplou zásuvku a zápach spáleniny beru vážně.
Vím, jestli má instalace proudový chránič.
Chránič nikdy neobcházím.
Vím, kde je hranice, za kterou volám elektrikáře.

Elektřina má ostřejší hranici než ostatní domácí práce. V jakém pořadí se jednotlivé práce dělají a kde je hranice pro odborníka, shrnuje přehled toho, co doma zvládnete sami a kdy volat odborníka.

Časté otázky

Smím si vyměnit vypínač sám?

Výměnu krycího rámečku a čištění zvládne každý. U zásahu do zapojení platí, že práci na elektrickém zařízení má provádět osoba s odpovídající kvalifikací, a v pochybnostech se volá elektrikář.

Stačí vypnout vypínač na stěně?

Nestačí. Vypínač přerušuje jen jeden vodič a v krabici zůstává napětí. Vypíná se příslušný jistič v rozvaděči.

Jak poznám, který jistič vypnout?

Podle popisu v rozvaděči, a když popis chybí, vyzkoušením. Po vypnutí se přítomnost napětí vždy ověří zkoušečkou přímo na místě práce.

Je zkoušečka ve tvaru šroubováku spolehlivá?

Jako orientační pomůcka ano, ale sama o sobě nestačí. Spolehlivější je bezdotyková zkoušečka a hlavně ověření na místě, kde se skutečně pracuje.

Co znamenají barvy vodičů?

Hnědá a černá bývají fázové, modrá je střední vodič a zelenožlutá je ochranný. Ve starších instalacích ale barvy neodpovídají dnešnímu značení a nedá se na ně spolehnout.

Proč mi vypadává jistič?

Buď je okruh přetížený, nebo je ve spotřebiči zkrat. Opakované vypadávání není závada jističe, ale signál, že jistič dělá svou práci.

Jaký je rozdíl mezi jističem a proudovým chráničem?

Jistič chrání vedení před přetížením a zkratem. Proudový chránič chrání člověka a vypíná při úniku proudu do země, tedy typicky při dotyku.

Proč vypadává chránič bez zjevné příčiny?

Nejčastěji kvůli vlhkosti ve spotřebiči nebo v zásuvce venku. Vysledovat viníka se dá postupným odpojováním spotřebičů.

Co je schodišťový vypínač?

Vypínač, kterým se jedno světlo ovládá ze dvou míst. Má jiné zapojení než běžný vypínač a nelze ho zaměnit.

Můžu zásuvku prodloužit prodlužovačkou natrvalo?

Prodlužovačka je určena k dočasnému použití. Trvale zapojená a zakrytá nábytkem se přehřívá a bývá příčinou požárů.

Kolik spotřebičů unese jedna zásuvka?

Rozhoduje součet příkonů na celém okruhu, ne počet zásuvek. Spotřebiče s topným tělesem se do jedné rozdvojky nepřipojují.

Proč je zásuvka teplá?

Uvolněný spoj nebo přetížení. Teplá zásuvka je vážný signál a okruh se má vypnout a nechat prohlédnout.

Co dělat při vypnutí proudu v celém bytě?

Zkontrolovat rozvaděč a to, jestli nevypadl hlavní jistič nebo chránič. Pokud je rozvaděč v pořádku, jde o výpadek u dodavatele a řeší se hlášením poruchy.

Kdy je nutná revize?

U nové instalace, po větší rekonstrukci a pravidelně podle typu objektu. Revizní zpráva je také jediný doklad, který má váhu při pojistné události.
